不等节距圆柱形螺旋弹簧是如何设计成型的

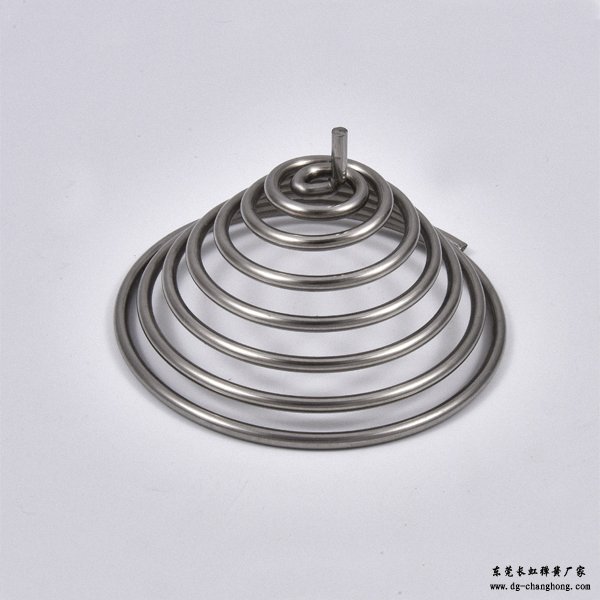

（1）特性线为非线性关系的螺旋弹簧有不等节距圆柱螺旋紧缩弹簧、截锥螺旋弹簧、截锥涡卷螺旋弹簧以及组合螺旋弹簧等。这类弹簧的载荷与变形呈非线性关系，具有特殊的性能。它们所受的载荷到达一定水平后，在资料截面上的应力是沿资料的长度而变化的，因而，资料的尺寸要依据最大应力肯定;弹簧的高度或长度要依据受载后所请求的变形肯定。

（2）不等节距圆柱紧缩螺旋弹簧，它的节距大小不等。这种弹簧在受载后，当载荷到达一定水平时，随着载荷的增加，从小节距开端到大节距依次逐步并紧，刚度也逐步增大。特性线由线性关系变为非线性关系，从而有利于避免弹簧共振和颤振现象的发作。弹簧节距的大小，能够是各个圈之间取成不同的节距，也能够几圈为一组取成几种不同的节距。弹簧节距能够由小到大单向排列，也能够按两端小中间大双向排列。



（3）不等节距螺旋弹簧的设计计算与普通弹簧相同，需求计算的主要是变形和刚度。不等节距圆柱螺旋弹簧相当于多个不同节距弹簧的直列组合。不等节距圆柱螺旋紧缩弹簧的设计计算办法有多种，依据运用的请求，一种是给出载荷与变形的特性曲线方程，依据特性线设计弹簧;另一种是只给几个载荷，使设计的弹簧在给定的变形下满足这些载荷的请求。



（4）关于汽门弹簧之类的弹簧，整个载荷与变形特性线无严厉请求。只需使所设计的弹簧在给定的变形下满足给定载荷的请求就行。为了计算烦琐，普通叮以依据请求，先假定特性线方程或假定圈践的变化规律，然后停止设计计算！
