弹簧绘制前需要了解的参数

相信大家对于金属弹簧的各个部位的名称都不是很了解，但是大家在设计弹簧钱就需要了解这些，这样才能在设计弹簧的路上少走弯路，下面东莞长虹弹簧厂家就带大家一起去了解一下弹簧绘制前需要了解的参数。

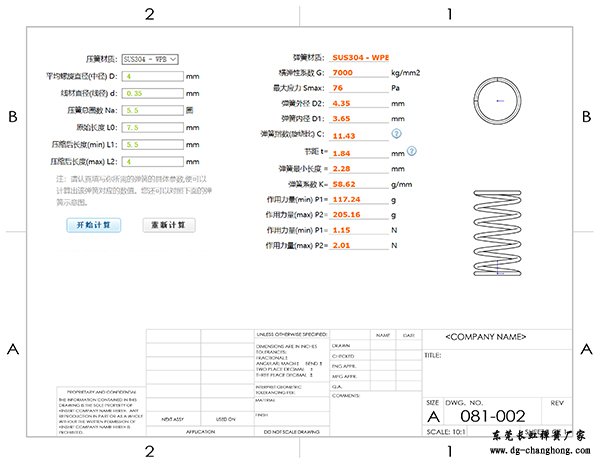

一、弹簧的指定绘制方法

（1）在平行螺旋弹簧线视图上绘制每个圆的轮廓线。

（2） 对于有效圈数大于4圈的弹簧，两端只能拉动1-2圈（不包括支承环）。中间通过弹簧钢丝的中心用虚线连接。

（3） 图中未注明弹簧旋转方向时，螺旋弹簧向右旋转，左弹簧向右旋转，但应注明“左”字。

二、弹簧各部分名称及尺寸关系

（1）弹簧丝直径D：弹簧制造用钢丝直径；

（2）弹簧外径D：弹簧的最大外径；

（3）弹簧内径D1：弹簧的最小外径；

（4）弹簧中径D2：弹簧的平均直径。其计算公式为：D2=（D+D1）/2=D1+D=D-D

（5）t：除支承环外，弹簧相邻两环对应点在节径上的轴向距离为节距，用t

（6）有效圈数n表示：弹簧能保持的节距。

（7）支承环数量N2：为使弹簧工作均匀，保证轴线与端面垂直，制造时经常将弹簧两端拧在一起。平行紧匝数只起支撑作用，称为支撑环。一般有1.5T，2T，2.5T，常用的2T.

（8）匝N1：有效匝数和支承环之和。也就是说，N1=n+N2。

（9）自由高度H0：弹簧无外力。按下列公式计算：H0=NT+（n2-0.5）d=NT+1.5D（n2=2）

（10）弹簧展开长度L：弹簧绕制所需钢丝长度。L&asymp；N1（πD2）2+N2（压缩弹簧）L=πD2N+弯钩伸出长度（拉伸弹簧）

（11）螺旋方向：分为左右旋转，一般为右旋转，如图所示，一般为右旋转。
