扭簧构型以及设计需要哪些要求？

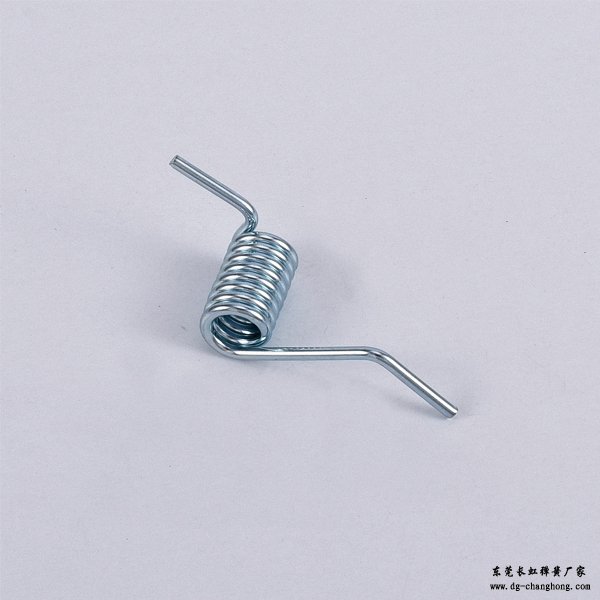

（1）扭力弹簧是一种可以产生扭矩或旋转力的螺旋扭转弹簧。扭转弹簧的末端固定在其他部件上，当其他部件围绕弹簧中心旋转时，弹簧将它们拉回到原来的位置。虽然弹簧被称为扭转弹簧，但它受到的是弯曲应力而不是扭转应力。扭转弹簧可以通过绕弹簧本体中心轴旋转力臂来存储和释放角能或静态固定装置。

（2）这种类型的弹簧通常是紧密包装的，但弹簧圈之间有一个节距以减少摩擦。它们产生对旋转或旋转外力的阻力。根据应用要求，设计扭转弹簧的旋转方向（顺时针或逆时针）来确定弹簧的旋转方向。

（3）用途：扭簧的常用用途有：衣针、纸夹笔记板、后挡板、车库门。扭簧还用于铰链、平衡体和手柄复位装置。弹簧的尺寸范围很广，例如用于电子设备的微型弹簧和用于座椅控制器的大型弹簧。弹簧应根据旋转方向加载；不建议从自由位置以外的位置旋转弹簧。当弹簧旋转时，直径变短，弹簧体变长。当设计空间有限制时，需要考虑这一点。扭簧采用杆或管支承时，其工作性能最佳。设计人员应考虑摩擦和臂弯对扭矩的影响。

（4）配置：扭转弹簧的设计使其弹簧圈彼此紧密接触，以促进旋转并产生角回弹。力臂的配置有很多选择，因此弹簧可以用不同的方式固定。对于扭簧，应考虑的力臂规格包括力臂的角度、等力臂的长度和力臂的闭合形式。当弹簧在直线上或平行于同一侧时，力臂的角度被认为是0°，并且该角度沿非旋转方向增加。力臂的闭合形式有直扭、直偏、铰链式、短拉钩闭合和拉钩闭合。

（5）为了满足使用要求，可以对扭力弹簧的合拢处进行弯曲和扭转，也可以将合拢处做成拉钩或拉环。

（6）双扭簧由一组右侧旋转线圈和一组左侧旋转线圈组成。这些线圈通常由线圈之间未闭合的身体部分连接，并平行旋转。这部分需要单独设计，其总扭矩是两端弹簧圈的总和。
