冲压件在制作过程中经常会出现到的问题

本文关键词:冲压件制作过程出现到的问题来源:长虹弹簧厂家时间:2021-08-15 13:11:53

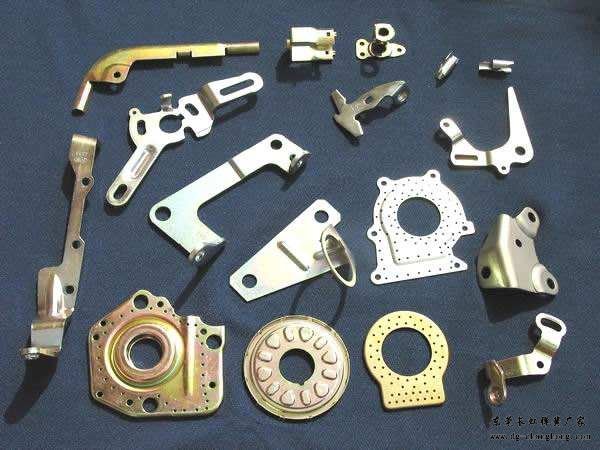

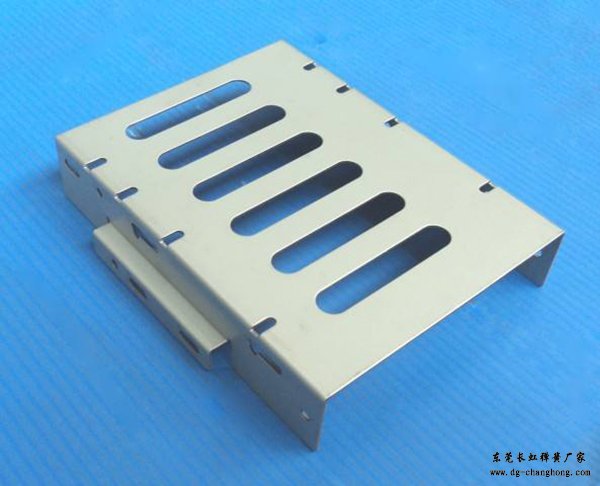

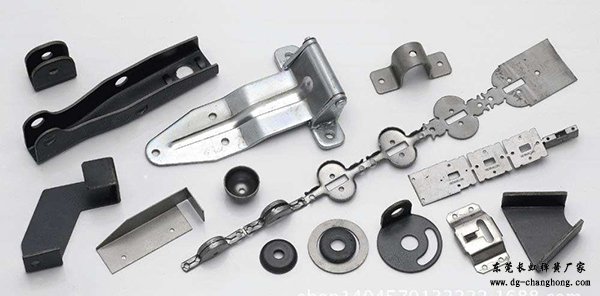

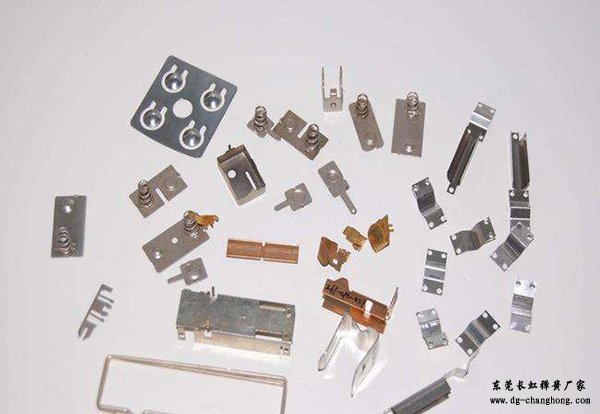

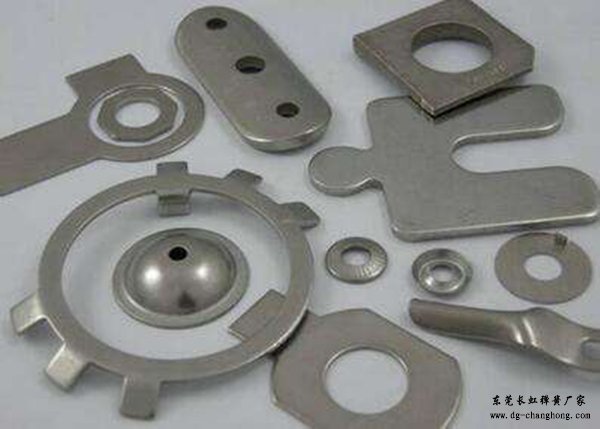

冲压件是日常生活中,如:插座弹片、电池遥控器接触片、衣柜等等大家日常中经常都会使用到的物品中,但是大家知道冲压件在制作的过程中经常都会出现哪些问题吗?下面东莞长虹弹簧厂家就带大家一起去了解一下,冲压件在制作过程中经常会出现到的问题。

一、产生冲压废品

(1)原因

1.原材料质量低劣;
2.冲模的安装调整、使用不当;
3.操作者没有把条料正确的沿着定位送料或者没有保证条料按一定的间隙送料;冲模由于长期使用,发生间隙变化或本身工作零件及导向零件磨损;
4.冲模由于受冲击振动时间过长紧固零件松动使冲模各安装位置发生相对变化;操作者的疏忽,没有按操作规程进行操作。

(2)对策

1.原材料必须与规定的技术条件相符合;
2.对于工艺规程中所规定的各个环节应全面的严格的遵守;
3.所使用的压力机和冲模等工装设备,应保证在正常的工作状态下工作;
4.生产过程中建立起严格的检验制度,冲压件首件一定要全面检查,检查合格后才能投入生产,同时加强巡检,当发生意外时要及时处理;
5.在冲压过程中要保证模具腔内的清洁,工作场所要整理的有条理加工后的工件要摆放整齐。

二、冲裁件毛刺

(1)原因

1.冲裁间隙太大、太小或不均匀;
2.冲模工作部分刃口变钝;
3.凸模和凹模由于长期的受振动冲击而中心线发生变化,轴线不重合,产生单面毛刺。

(2)对策

1.保证凸凹模的加工精度和装配质量,保证凸模的垂直度和承受侧压力及整个冲模要有足够的刚性;
2.在安装凸模时一定要保证凸凹模的正确间隙并使凸凹模在模具固定板上安装牢固,上下模的端面要与压力机的工作台面保持相互平行;
3.要求压力机的刚性要好,弹性变形小,道轨的精度以及垫板与滑块的平行度等要求要高;
4.要求压力机要有足够的冲裁力。

三、冲裁件产生翘曲变形

(1)原因

1.有间隙作用力和反作用力不在一条线上产生力矩(凸凹模间隙过大及凹模刃口带有反锥度时,或顶出器与工件接触面积太小时产生翘曲变形)。

(2)对策

1.冲裁间隙要选择合理;
2.在模具结构上应增加压料板(或托料板)板材与压料板平面接触并有一定的压力;
3.检查凹模刃口如发现有反锥度则必须将冲模刃口修整合适;
4.如是由于冲裁件形状复杂且内孔较多时剪切力不均匀增大压料力,冲裁前就压紧条料或者采用高精度的压力机冲裁;
5.板材在冲裁前应进行校平,如仍无法消除翘曲变形时可将冲裁后工件通过校平模再次校平;
6.定时清除模具腔内的赃物,薄板料表面进行润滑,并在模具结构上设有通油气孔。


四、尺寸形状不合格

(1)原因

1.材料的回弹造成产品不合格;
2.定位器发生磨损变形,而使条料定位不准,必须更换新的定位器;
3.在无导向的弯曲模中,在压力机上调整时,压力机滑块下死点位置调整不当,也会造成弯曲件形状及尺寸不合格;
4.模具的压料装置失灵或根本不起压料作用,必须重新调整压料力或更换压力弹簧使其工作正常。

(2)对策

1.选用弹性模数大屈服点小的力学性能较稳定的冲压材料;
2.增加校正工序,采用校正弯曲代替自由弯曲;
3.弯曲前材料要进行退火,使冷作硬化材料预先软化后再弯曲成形;
4.若在冲压过程中发生形状变形而难以消除;则应更换或修整凸模与凹模的斜度,并且使凸凹模间隙等于最小料厚;
5.增大凹模与工件的接触面积,减小凸模与工件的接触面积;

五、弯曲偏移

(1)原因

1.在弯曲过程中坯件沿着凹模表面滑动时,会受到摩擦阻力,若坯料两侧的摩擦阻力相差较大时,坯件会向摩擦阻力较大的一侧偏移。

(2)对策

1.形状不对称的弯曲件,采用对称弯曲成形(单面弯曲件采用两件对称弯曲后再切开);
2.在弯曲模上增加弹性压料装置,以便在弯曲时能压住坯料防止移动;
3.采用内孔及外形定位形式使其定位准确。

六、零件表面擦伤

(1)原因及对策

1.对于铜、铝合金等软材料进行连续作业压弯时,金属微粒或渣滓易附在工作部位的表面,使制件出现较大的擦伤,以至产生划痕;
2.弯曲方向和材料的轧制方向平行时,制件表面会产生裂纹,使工件表面质量降低。在两个以上的部位进行弯曲时,应尽可能的保证弯曲方向与轧制方向有一定的角度;
3.凹模圆角半径太小,弯曲部位出现冲击痕迹。对凹模进行抛光,加大凹模圆角半径,可以避免弯曲件擦伤;
4.凸凹模间隙不应太小,间隙太小会引起变薄擦伤。在冲压过程中要时刻检查模具的间隙的变化情况;
5.凸模进入凹模的深度太大时会产生零件表面擦伤,因此在保证不受回弹的影响的情况下,应适当的减少凸模进入凹模的深度;

七、孔位置发生变化

(1)原因

1.孔的位置尺寸不对(弯曲受拉变薄);
2.孔不同心(弯曲高度不够、毛坯发生滑动、回弹、弯曲平面上出现起伏现象);
3.弯曲线和两孔中心线不平行弯曲高度小于最小弯曲高度的部位在弯曲后呈现出向外张口形状;
4.靠近弯曲线的孔容易产生变形。

(2)对策

1.孔不同心原因的措施:
2.确保左右弯曲高度正确;
3.修正磨损后的定位销和定位板;
4.减少回弹保证两弯曲面的平行度和平面度;
5.改变工艺路线,先弯曲校正后进行冲孔。

八、弯曲部分变薄

(1)对策

1.弯曲半径相对于板厚值太小(r/t>3直角弯曲)一般采用增大弯曲半径;
2.多角弯曲使弯曲部位变薄加大,为了减少变薄尽量采用单角多工序的压弯办法;
3.采用尖角凸模时凸模进入凹模太深使弯曲部位厚度明显减少。


九、拉伸起皱

(1)原因

1.凸缘部位压边力太小,无法抵制过大的切向压应力;而引起切向变形,因而失去稳定后形成皱纹。材料较薄也较易形成皱纹。

(2)对策

1.加大压边圈的压边力和适当的加大材料的厚度。


十、边缘高低不平

(1)原因

1.毛坯与凸凹模中心不合或材料厚度不均匀,以及凹模圆角半径和凸凹模间隙不均匀(凹模圆角半径太大,在拉深的最后阶段脱离了压边圈,使尚未越过圆角的材料压边圈压不到起皱后被拉入凹模形成口缘褶皱。

(2)对策

2.冲模重新定位,校正凹模圆角半径和凸凹模间隙使其大小均匀后再投入生产(减少凹模圆角半径或采用弧形压边圈装置即可消除褶皱)。

十一、腰部起皱

(1)原因

1.在拉深开始时大部分材料处于悬空状态,加之压边力太小,凹模圆角半径又太大或者使用的润滑剂太多。使得径向拉应力变小使得材料在切向压应力的作用下失去稳定而起皱。

(2)对策

2.增大压边力或采用压延筋结构,减小凹模圆角半径或使材料厚度稍微加大。



十二、壁部被拉裂

(1)原因

1.材料在拉深时承受的径向拉应力太大;
2.凹模圆角半径太小;
3.拉深润滑不良;
4.原材料塑性较差。

(2)对策

1.减小压边力;
2.加大凹模圆角半径;
3.正确使用润滑剂;
4.选用素行较好的材料或增加工间退火工序。

文章总结:以上就是由东莞长虹弹簧厂家为大家整理的冲压件在制作过程中经常会出现到的问题的一些相关内容,希望大家看完以上内容对大家有所帮助。
